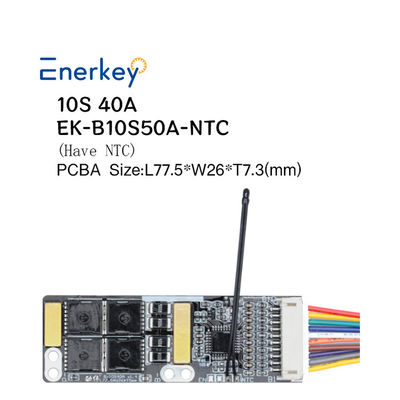

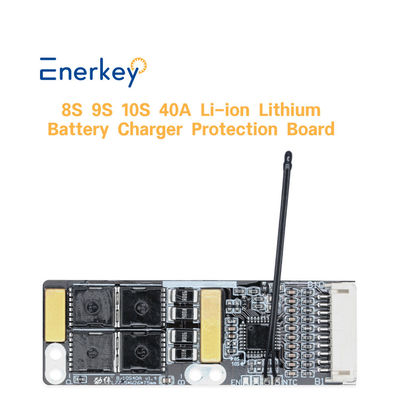

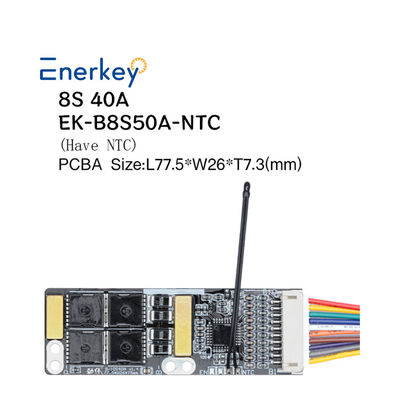

18650 লিথিয়াম লাইফপো4 ব্যাটারি বিএমএস লি-আইন ব্যাটারি বোর্ড 8 এস 9 এস 10 এস 40 এ বিএমএস

ব্র্যান্ড নাম: Enerkey
মডেল নম্বর: EK-B8S/9S/10S40A
MOQ: 20 টুকরা
মূল্য: $6.2-$7.6
প্যাকেজিং বিবরণ: শক্তিশালী কাগজের বাক্স + ইভা ফোম
পেমেন্ট শর্তাবলী: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
বিস্তারিত তথ্য
উৎপত্তি স্থল:
শেনঝেন, চীন
সাক্ষ্যদান:
ISO9001/CE/ROHS
পণ্যের নাম:
NTC সহ 8S 9S 10S 40A লিথিয়াম ব্যাটারি BMS
তামার বেধ:
2oz
প্রয়োগ:
শিল্প শক্তি স্টোরেজ সিস্টেম, বৈদ্যুতিক সাইকেল
বোর্ড বেধ:
1.6 মিমি
পিসিবি লেয়ার:
2 স্তর
অনুমোদিত অপারেটিং ভোল্টেজ পরিসীমা:
0-45V
রেট ডিসচার্জ কারেন্টুরেন্ট:
TYP 40A / MAX 50A
পিক প্রারম্ভিক বর্তমান:
৮০এ
এর জন্য ব্যবহৃত হয়:
লিথিয়াম লি-আয়ন ব্যাটারি প্যাক
এনটিসি স্পেসিফিকেশন:
60 মিমি, কাস্টমাইজ করা যেতে পারে
বেস উপাদান:
এফআর-4
পৃষ্ঠ সমাপ্তি:
সীসা-মুক্ত স্প্রে টিন
পণ্যের আকার:
L77.5xW26xT7.3mm
প্যাকেজ সহ ওজন:
0.02 কেজি
যোগানের ক্ষমতা:
প্রতিদিন 1000000PCS
বিশেষভাবে তুলে ধরা:

10S 40A BMS

,

8S লাইফপো4 ব্যাটারি বিএমএস

,

9S লাইফপো4 ব্যাটারি বিএমএস

পণ্যের বর্ণনা

8s 9s 10s 40a Bms With Ntc Lifepo4 Battery 18650 লিথিয়াম ব্যাটারি Bms লিথিয়াম-আইন ব্যাটারি বোর্ড আউটডোর পাওয়ার ব্যাংকের জন্য

পণ্যের বর্ণনা

সুরক্ষা বোর্ডের কাজ প্রক্রিয়া

1কিভাবে সুরক্ষা বোর্ড সক্রিয় করবেন

যখন সুরক্ষা বোর্ড P + এবং P- সুরক্ষা অবস্থায় কোন আউটপুট আছে, আপনি সংক্ষিপ্ত B + এবং B- সুরক্ষা বোর্ড সক্রিয় করতে পারেন। এই সময়ে,Dout এবং Cout কম স্তরে হবে (সুরক্ষা আইসি দুটি পোর্ট উচ্চ স্তরের সুরক্ষা হয়এই দুটি সুইচ চালু করার জন্য নিম্ন স্তরের স্বাভাবিক) রাষ্ট্র।



2. চার্জিং

P+ এবং P- যথাক্রমে চার্জারের ধনাত্মক এবং নেতিবাচক মেরুতে সংযুক্ত থাকে। চার্জিং বর্তমানটি ব্যাটারি চার্জ করার জন্য দুটি এমওএসের মধ্য দিয়ে যায়। এই সময়ে,সুরক্ষা আইসির ভিডিডি এবং ভিএসএস উভয়ই পাওয়ার সাপ্লাই টার্মিনাল এবং সেল ভোল্টেজ সনাক্তকরণ টার্মিনাল (আর 1 এর মাধ্যমে).

যখন চার্জিং প্রক্রিয়া চলতে থাকে, ব্যাটারি কোর ভোল্টেজ ক্রমাগত বৃদ্ধি পায়। যখন এটি ব্যাটারি কোর সুরক্ষা ভোল্টেজ (ওভারচার্জ সুরক্ষা ভোল্টেজ) পৌঁছায়,COUT এই সময়ে একটি উচ্চ স্তরের আউটপুট হবে সংশ্লিষ্ট MOS সুইচ বন্ধ করতে,

এবং চার্জিং সার্কিটও বন্ধ হয়ে যাবে।ওভারচার্জ সুরক্ষার পরে, সেল ভোল্টেজ হ্রাস পাবে। যখন এটি আইসি ভোল্টেজ থ্রেশহোল্ডে (ওভারচার্জ সুরক্ষা পুনরুদ্ধার ভোল্টেজ) হ্রাস পায়, Cout একটি নিম্ন স্তরে ফিরে আসে এবং MOS টিউব চালু করে।



3. স্রাব

একইভাবে, যখন ব্যাটারি নিষ্কাশন করা হয়, আইসি এর VDD এবং VSS এছাড়াও সেল ভোল্টেজ সনাক্ত করবে। যখন সেল ভোল্টেজ আইসি প্রান্তিক (ওভার-নিষ্কাশন সুরক্ষা ভোল্টেজ) পর্যন্ত পড়ে,Dout এলোমেলোভাবে একটি উচ্চ স্তরের আউটপুট সংশ্লিষ্ট MOS টিউব বন্ধ করতে হবে. বন্ধ,

ডিসচার্জ সার্কিট বিচ্ছিন্ন,এবং ওভার-ডিসচার্জ সুরক্ষার পরে, সেল ভোল্টেজ বৃদ্ধি পাবে। যখন এটি প্রান্তিক ভোল্টেজ পর্যন্ত বৃদ্ধি পায় (ওভার-ডিসচার্জ সুরক্ষা পুনরুদ্ধার ভোল্টেজ),Dout নিম্ন স্তরে ফিরে আসে এবং MOS সুইচ খোলে.



4অতিরিক্ত বর্তমান এবং শর্ট সার্কিট

যখন প্রধান সার্কিট বর্তমান স্রাব প্রক্রিয়ার সময় খুব বড় হয়, MOS স্যাচুরেটেড কন্ডাকশনের অভ্যন্তরীণ প্রতিরোধের কারণে,একটি ভোল্টেজ ড্রপ MOS টিউব উভয় প্রান্তে ঘটবে যখন বর্তমান B- এবং P- মধ্যে প্রবাহিত,

(R2 এর মাধ্যমে) যে কোন সময় উভয় প্রান্তে ভোল্টেজ সনাক্ত করবে। যখন ভোল্টেজ সুরক্ষা আইসির সনাক্তকরণ প্রান্তিক (সাধারণত 0.15V,স্রাব সনাক্তকরণ অতিরিক্ত বর্তমান ভোল্টেজ),

ডাউট অবিলম্বে একটি উচ্চ স্তরের আউটপুট দেবে যা সংশ্লিষ্ট এমওএস টিউবটি বন্ধ করে দেবে এবং স্রাব সার্কিটটি সংযোগ বিচ্ছিন্ন হবে।

18650 লিথিয়াম লাইফপো4 ব্যাটারি বিএমএস লি-আইন ব্যাটারি বোর্ড 8 এস 9 এস 10 এস 40 এ বিএমএস 0

18650 লিথিয়াম লাইফপো4 ব্যাটারি বিএমএস লি-আইন ব্যাটারি বোর্ড 8 এস 9 এস 10 এস 40 এ বিএমএস 1



18650 লিথিয়াম লাইফপো4 ব্যাটারি বিএমএস লি-আইন ব্যাটারি বোর্ড 8 এস 9 এস 10 এস 40 এ বিএমএস 2

18650 লিথিয়াম লাইফপো4 ব্যাটারি বিএমএস লি-আইন ব্যাটারি বোর্ড 8 এস 9 এস 10 এস 40 এ বিএমএস 3

18650 লিথিয়াম লাইফপো4 ব্যাটারি বিএমএস লি-আইন ব্যাটারি বোর্ড 8 এস 9 এস 10 এস 40 এ বিএমএস 4



প্রযুক্তিগত পরামিতি
Enerkey লিথিয়াম ব্যাটারি Pরোটেশন বোর্ড (BMS) 8S 9S 10S 40A 25.6V থেকে 45V পর্যন্তজন্যসৌর প্যানেল এবং শিল্প শক্তি এবং হোম শক্তি সঞ্চয় সিস্টেম এবং বৈদ্যুতিক গাড়ী এবং স্কুটার এবং মোটরসাইকেল

প্রোডাক্ট মডেল

EK-B8S40A

EK-B9S40A

EK-B10S40A

উপযুক্ত bধমনী স্রোত
8S
৯এস
১০ এস
পণ্যের আকার ((মিমি) L77.5xW26xT7.3 L77.5xW26xT7.3 L77.5xW26xT7.3
বক্স সহ ওজন 0.২ কেজি 0.২ কেজি 0.২ কেজি
নির্দিষ্ট ফাংশন এনটিসি (বিকল্প)
উপযুক্ত ব্যাটারি প্রকার লিথিয়াম ((NCM)
নামমাত্র স্রাব বর্তমান টাইপ 40A / সর্বোচ্চ 50A
নামমাত্র কাজের ভোল্টেজ B+B- সর্বোচ্চ ৪৫ ভোল্ট
পিক স্টার্ট কারেন্ট টাইপ ৬০এ
P+P- ইনপুট প্রতিরোধ ভোল্টেজ
সর্বোচ্চ ৪৫ ভোল্ট
চার্জিং ওভারকরেন্ট সুরক্ষা মান
সীমাবদ্ধ নয়
চার্জ সনাক্তকরণ ভোল্টেজ ৪.২৫ ভোল্ট
চার্জ সনাক্তকরণের বিলম্ব সময়
মিনিট ০.৫ সেকেন্ড / টাইপ ১ সেকেন্ড / সর্বোচ্চ ১.৩ সেকেন্ড
ওভারচার্জ রিলিজ ভোল্টেজ
প্রকার ৪.১৩ ভোল্ট

 স্রাব সনাক্তকরণ ভোল্টেজ

টাইপ ২.৮ ভোল্ট
স্রাব সনাক্তকরণের বিলম্ব সময় ন্যূনতম 20ms / টাইপ 100ms / সর্বোচ্চ 150ms
ডিসচার্জ রিলিজ ভোল্টেজ টাইপ ৩ভি
উত্তোলন সুরক্ষার শর্তাবলী
বহিরাগত লোড সংযোগ বিচ্ছিন্ন বা চার্জ স্ব-পুনরুদ্ধার
অতিরিক্ত বর্তমান সনাক্তকরণ ভোল্টেজ টাইপ ০.১ ভোল্ট
বর্তমানের উপর সুরক্ষা বর্তমান ন্যূনতম 75A / টাইপ 80A / সর্বোচ্চ 85A
ওভারকরেন্ট সুরক্ষা সময় ন্যূনতম 0.7S / টাইপ 1S / সর্বোচ্চ 1.3S
উত্তোলন সুরক্ষার শর্তাবলী বহিরাগত লোড সংযোগ বিচ্ছিন্ন বা চার্জ স্ব-পুনরুদ্ধার
শর্ট সার্কিট সুরক্ষা বর্তমান টাইপ ৮০এ
সনাক্তকরণের বিলম্ব সময় ন্যূনতম 150μS / টাইপ 250μS / সর্বোচ্চ 400μS
উত্তোলন সুরক্ষার শর্তাবলী বহিরাগত লোড সংযোগ বিচ্ছিন্ন বা চার্জ স্ব-পুনরুদ্ধার
প্রধান সার্কিটের অন-স্টেট প্রতিরোধ 9mΩ / সর্বোচ্চ 10mΩ
স্বাভাবিক কাজের বর্তমান খরচ টাইপ 10μA / সর্বোচ্চ 15μA
ঘুমের সময় বর্তমান খরচ সর্বোচ্চ ২.৫ মাইক্রো এ
অপারেটিং তাপমাত্রা
-40°C ~ +85°C



আকার $ প্যাকিং তালিকা



18650 লিথিয়াম লাইফপো4 ব্যাটারি বিএমএস লি-আইন ব্যাটারি বোর্ড 8 এস 9 এস 10 এস 40 এ বিএমএস 5



তারের চিত্র



18650 লিথিয়াম লাইফপো4 ব্যাটারি বিএমএস লি-আইন ব্যাটারি বোর্ড 8 এস 9 এস 10 এস 40 এ বিএমএস 6

এই সুরক্ষা বোর্ড 8S-10S সমর্থন করে
অংশ A পরিবর্তন করে বিভিন্ন স্ট্রিং নম্বর নির্বাচন করা যায়।
8S: "8S" পজিশনটি 1K রেজিস্টারের সাথে সংযুক্ত করুন।
"10S" পজিশনটি ফাঁকা রেখে দেওয়া হয়েছে।
9S: '8S' পজিশনটি ফাঁকা রাখুন;
"10S" পজিশনটি ফাঁকা রেখে দেওয়া হয়েছে।
১০এসঃ ১০এস পজিশনকে ১ কে রেজিস্টারের সাথে সংযুক্ত করুন।
"8S" অবস্থানটি ফাঁকা রেখে দেওয়া হয়েছে।



ওয়্যারিং সতর্কতাঃ
1সুরক্ষা বোর্ড ইনস্টল করার জন্য কিছু প্রযুক্তিগত ইলেকট্রনিক জ্ঞান প্রয়োজন।
2. যখন তারের, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, এবং তারপর সুরক্ষা প্লেট সন্নিবেশ করান।
3. ব্যাটারি টার্মিনাল B- এবং সুরক্ষা বোর্ড টার্মিনাল B- এর মধ্যে সংযোগটি সংক্ষিপ্ত এবং পুরু হওয়া উচিত,অন্যথায় এটি সুরক্ষা বোর্ডকে অগ্রিম চার্জ এবং নিষ্কাশন এবং ত্রুটিপূর্ণ কাজ করবে.

4. আপনি P + / P তারের যখন ঘন তারের ব্যবহার করতে হবে. তারের যে খুব পাতলা এবং খুব দীর্ঘ বোর্ড পোড়া হবে!



প্রায়শই জিজ্ঞাসিত প্রশ্ন



প্রশ্ন ১। কেন আমরা আপনাকে বেছে নিয়েছি?

* আমরা আপনাকে 10 বছরেরও বেশি শক্তিশালী প্রযুক্তিগত সহায়তার সাথে দক্ষ বিক্রয়োত্তর পরিষেবা সরবরাহ করতে পারি।

* পণ্য FCC, সিই, ROHS এবং অন্যান্য আন্তর্জাতিক মানের সার্টিফিকেশন পাস করেছে।

* আমরা আপনাকে কারখানার মূল্য প্রদান করতে পারি, আমাদের কারখানা এবং উত্পাদন প্রক্রিয়া পরিদর্শন করতে আপনাকে স্বাগতম।



Q2. আপনার পণ্য পরিসীমা (টাইপ) কি?

*আমরা প্রধানত পাওয়ার ব্যাটারি, এনার্জি স্টোরেজ ব্যাটারি এবং ভোক্তা ব্যাটারির ক্ষেত্রে ব্যাটারি ম্যানেজমেন্ট সিস্টেম তৈরি করি।

* প্রধানত LFP, Li-ino এবং LTO ব্যাটারির জন্য ব্যবহৃত হয়।



প্রশ্ন ৩ঃ আমার ব্যাটারি কোন ধরণের এবং কোন ধরণের?

*অনুগ্রহ করে ব্যাটারির শরীর দেখুন, যদি আপনার ব্যাটারির স্বাভাবিক ভোল্টেজ 3.2V দেখায়, ব্যাটারিটি LiFePo4 হয়।

* যদি আপনার ব্যাটারির স্বাভাবিক ভোল্টেজ 3.6V বা 3.7V দেখায়, তবে ব্যাটারিটি লিথিয়াম-আয়ন বা এলটিও ব্যাটারি।



প্রশ্ন ৪। আপনার কি ন্যূনতম অর্ডারের প্রয়োজনীয়তা আছে?

এটা কাস্টমাইজ করা যাবে? নমুনা এবং ব্যাচ জন্য সীসা সময় কি?

* আমাদের ন্যূনতম অর্ডার পরিমাণ 1 টুকরা, ODM কাস্টমাইজেশন উপলব্ধ।

* বিদ্যমান নমুনার জন্য ১-৩ দিন, কাস্টমাইজড নমুনার জন্য ৩-১০ দিন।



প্রশ্ন ৫ঃ আমি যদি এটি ব্যবহার করতে না পারি?

* নিয়মিত পণ্যগুলিতে নির্দেশমূলক ভিডিও রয়েছে, আমরা ইঞ্জিনিয়ারদের কাছ থেকে অনলাইন ভিডিও কল গাইডেন্সও সমর্থন করতে পারি।



প্রশ্ন ৬। আপনার পেমেন্টের শর্তাবলী কি?

*আমরা ব্যাংক ট্রান্সফার এবং নগদ অর্থ গ্রহণ করি, সব আলোচনাযোগ্য। অর্থ প্রদানের পদ্ধতিঃ ভিসা, মাস্টারকার্ড, টি / টি, পেপাল, অ্যাপল_পেই, গুগল_পেই, জিসি_রিয়াল_টাইম_ব্যাংক_ট্রান্সফার, আরএমবি



প্রশ্ন ৭। আপনি কিভাবে গুণগত মান নিশ্চিত করেন?

* আমাদের সমস্ত পণ্য পেশাদার পরীক্ষাগার 100% পরীক্ষার সাপেক্ষে, পাশাপাশি পুনরাবৃত্তি বয়স পরীক্ষা।

* এফসিসি, সিই, আরওএইচএস এবং অন্যান্য আন্তর্জাতিক মানের শংসাপত্র প্রাপ্ত।

* বিক্রয়োত্তর ৩ বছরের ওয়ারেন্টি পরিষেবা প্রদান করুন। ৩ বছরের মধ্যে প্রতিস্থাপনের জন্য বিনামূল্যে খুচরা ইউনিট।



প্রশ্ন ৮। কিভাবে আমাদের ব্যাটারির জন্য উপযুক্ত বিএমএস বেছে নেবেন?

*আপনার ব্যাটারির সাথে মিলে যাওয়া ভোল্টেজ এবং বর্তমানের উপর নির্ভর করে, আপনি আমাদের গ্রাহক পরিষেবাতে পরামর্শ করতে পারেন এবং আমরা আপনাকে সবচেয়ে উপযুক্ত ব্যাটারি ম্যানেজমেন্ট সিস্টেম দিয়ে সজ্জিত করব।



প্রশ্ন ৯। আমি কিভাবে আপনার সাথে যোগাযোগ করতে পারি?

*আমাদের 7x24 ঘন্টা অনলাইন পরিষেবা আছে, দয়া করে আমাদের অনলাইন একটি বার্তা ছেড়ে দিন।

*আপনি ইমেইল, হোয়াটসঅ্যাপ, ওয়েচ্যাট ইত্যাদির মাধ্যমেও আমাদের সাথে যোগাযোগ করতে পারেন। আমরা আপনার সাথে কাজ করতে পেরে খুব আনন্দিত।



আমরা উত্স প্রস্তুতকারক, আমাদের নিজস্ব ব্র্যান্ড আছে "EnerKey",আমরা আপনার প্রয়োজনীয়তা হিসাবে পণ্য কাস্টমাইজ করতে পারেন ((ভোল্টেজ, তারের, ইত্যাদি) ।
আমরা আপনাকে বাজারে প্রতিযোগিতামূলক মূল্য প্রদান করতে পারেন যদি আপনি বাল্ক অর্ডার আছে, দয়া করেআমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না.
