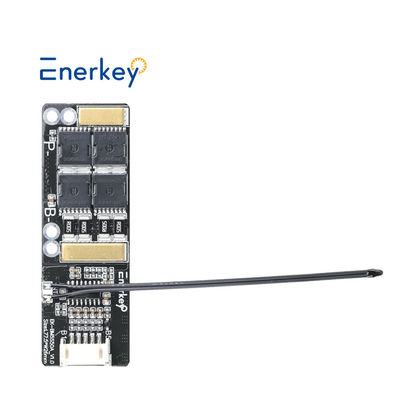

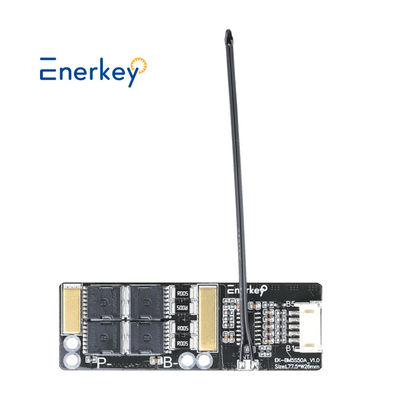

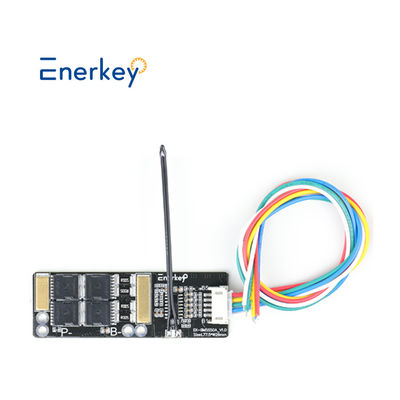

FR-4 লিথিয়াম-আয়ন ব্যাটারি সুরক্ষা বোর্ড টার্নারি লিথিয়াম ব্যাটারি BMS 5S ইলেকট্রনিক গাড়ির জন্য

ব্র্যান্ড নাম: Enerkey
মডেল নম্বর: EK-BM5S50A-NTC
MOQ: ৫০ টুকরা
মূল্য: $6.29-$6.69
প্যাকেজিং বিবরণ: শক্তিশালী কাগজের বাক্স + ইভা ফোম
পেমেন্ট শর্তাবলী: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
বিস্তারিত তথ্য
উৎপত্তি স্থল:
শেনঝেন, চীন
সাক্ষ্যদান:
ISO9001/CE/ROHS
পণ্যের নাম:
NTC সহ 5S 50A লিথিয়াম ব্যাটারি BMS
তামার বেধ:
2oz
প্রয়োগ:
আউটডোর পাওয়ার সাপ্লাই এবং স্কুটার
বোর্ড বেধ:
1.6 মিমি
ব্যাটারির ধরন:
টারনারি লিথিয়াম ব্যাটারি
অনুমোদিত অপারেটিং ভোল্টেজ পরিসীমা:
0-30V
রেট ডিসচার্জ কারেন্টুরেন্ট:
40A(টাইপ)50A(সর্বোচ্চ)
পিক প্রারম্ভিক বর্তমান:
৬০এ
এর জন্য ব্যবহৃত হয়:
লিথিয়াম ব্যাটারি সুরক্ষা বোর্ড
NTC দৈর্ঘ্য:
60 মিমি (আরও হতে পারে)
বেস উপাদান:
এফআর-4
পৃষ্ঠ সমাপ্তি:
সীসা-মুক্ত HASL
পণ্যের আকার:
L77.5xW26xT7.3mm
প্যাকেজ সহ ওজন:
0.025 কেজি
যোগানের ক্ষমতা:
প্রতিদিন 1000000PCS
বিশেষভাবে তুলে ধরা:

FR-4 লিথিয়াম-আয়ন ব্যাটারি সুরক্ষা বোর্ড

,

ইলেকট্রনিক কার টার্নারি লিথিয়াম ব্যাটারি বিএমএস

,

টার্নারি লিথিয়াম ব্যাটারি BMS 5S

পণ্যের বর্ণনা



পণ্যের বর্ণনা

আমরা কাস্টমাইজেশন, ডিজাইন, টেস্টিং, ভর উৎপাদন এবং বিক্রয় একটি সম্পূর্ণ প্রক্রিয়া আছে। আমরা 30 টিরও বেশি নকশা প্রকৌশলী একটি দল আছে,কে CANBUS সঙ্গে লিথিয়াম-আয়ন ব্যাটারি সুরক্ষা PCB বোর্ড কাস্টমাইজ করতে পারেন, আরএস ৪৮৫ এবং অন্যান্য যোগাযোগ ইন্টারফেস।

যদি আপনার উচ্চ ভোল্টেজ প্রয়োজনীয়তা থাকে, আপনি রিলে সঙ্গে আমাদের হার্ডওয়্যার BMS কাস্টমাইজ করতে পারেন। হার্ডওয়্যার ব্যাটারি সুরক্ষা বোর্ড ব্যাপকভাবে পাওয়ার টুল ব্যাটারি প্যাক সুরক্ষা সার্কিট PCB বোর্ড ব্যবহার করা হয়,বৈদ্যুতিক সাইকেলইলেকট্রিক স্কুটার, ইলেকট্রিক মোটরসাইকেলের ব্যাটারি ম্যানেজমেন্ট সিস্টেম (বিএমএস), ইলেকট্রিক গাড়ির ইভি ব্যাটারি (বিএমএস) ইত্যাদি।



নোটঃ
1অনুগ্রহ করে প্রকৃত ব্যাটারি টাইপ এবং সিরিজ সংযোগ অনুযায়ী উপযুক্ত সুরক্ষা বোর্ড নির্বাচন করুন। বিভিন্ন সিরিজ নম্বর সুরক্ষা বোর্ড সর্বজনীনভাবে ব্যবহার করা যাবে না।সুরক্ষা বোর্ড জাম্পার দ্বারা ব্যাটারি সিরিয়াল নম্বর পরিবর্তন করতে পারেন. বিস্তারিত জানার জন্য প্যারামিটার সমন্বয় ব্যাখ্যা ছবি দেখুন.
2সুরক্ষা বোর্ডটি ইনস্টল করার আগে, ব্যাটারিটি ভালভাবে মেলে, এবং পুরানো এবং নতুন ব্যাটারিগুলি মিশ্রিত করা যাবে না।
3. দয়া করে তারের আগে তারের অপসারণ, এবং সব তারের সংযোগ, এবং তারপর তারের মধ্যে প্লাগ করার আগে তারের সঠিক কিনা তা নিশ্চিত করুন. যখন তারের,কন্ট্রোল ওয়্যারিং ডায়াগ্রাম ধীরে ধীরে ব্যাটারির নেতিবাচক মেরু থেকে সংযুক্ত করা হয়. বেধ লাইন জন্য, প্রকৃত লোড বর্তমান মান অনুযায়ী উপযুক্ত বর্গাকার তারের নির্বাচন করুন।
4. যখন কাজের স্রোত খুব বড় হয়, দয়া করে সুরক্ষা বোর্ডের সামনের এবং পিছনের টিনযুক্ত অংশে টিন যুক্ত করুন,অথবা সার্কিট বোর্ডের ওভারকরেন্ট ক্ষমতা বাড়ানোর জন্য তামা তারের ঘন. অন্যথায়, সার্কিট বোর্ডের তামার ত্বক অতিরিক্ত বর্তমানের কারণে বর্তমানের দিকে পরিচালিত হবে. ত্বক বা পোড়া.
5, তাপমাত্রা সুরক্ষা ফাংশন প্রয়োজন, আপনি 10K এনটিসি প্রতিরোধক যোগ করতে হবে (বর্ণনা পড়ুন) । কারখানা ডিফল্ট কোন তাপমাত্রা সুরক্ষা প্রতিরোধক হয়।
6. এই সুরক্ষা বোর্ড ওভার-বর্তমান সুরক্ষা গৌণ বিলম্ব ঐচ্ছিক আছে. লোড তাত্ক্ষণিক স্টার্ট বর্তমান খুব বড় এবং mis-সুরক্ষা নেতৃত্ব যদি,আপনি মিথ্যা সুরক্ষা ঘটতে কমাতে সেকেন্ডারি ওভার-কুরেন্ট সুরক্ষা বিলম্ব নির্বাচন করতে পারেন.

FR-4 লিথিয়াম-আয়ন ব্যাটারি সুরক্ষা বোর্ড টার্নারি লিথিয়াম ব্যাটারি BMS 5S ইলেকট্রনিক গাড়ির জন্য 0

FR-4 লিথিয়াম-আয়ন ব্যাটারি সুরক্ষা বোর্ড টার্নারি লিথিয়াম ব্যাটারি BMS 5S ইলেকট্রনিক গাড়ির জন্য 1

FR-4 লিথিয়াম-আয়ন ব্যাটারি সুরক্ষা বোর্ড টার্নারি লিথিয়াম ব্যাটারি BMS 5S ইলেকট্রনিক গাড়ির জন্য 2

FR-4 লিথিয়াম-আয়ন ব্যাটারি সুরক্ষা বোর্ড টার্নারি লিথিয়াম ব্যাটারি BMS 5S ইলেকট্রনিক গাড়ির জন্য 3

FR-4 লিথিয়াম-আয়ন ব্যাটারি সুরক্ষা বোর্ড টার্নারি লিথিয়াম ব্যাটারি BMS 5S ইলেকট্রনিক গাড়ির জন্য 4

FR-4 লিথিয়াম-আয়ন ব্যাটারি সুরক্ষা বোর্ড টার্নারি লিথিয়াম ব্যাটারি BMS 5S ইলেকট্রনিক গাড়ির জন্য 5

FR-4 লিথিয়াম-আয়ন ব্যাটারি সুরক্ষা বোর্ড টার্নারি লিথিয়াম ব্যাটারি BMS 5S ইলেকট্রনিক গাড়ির জন্য 6



প্রযুক্তিগত পরামিতি
Enerkey লিথিয়াম ব্যাটারি Pরোটেশন বোর্ড (BMS) 3S 4S 5S 50A 11.2V 12.6V 16V 18Vজন্যসৌর প্যানেল এবং শিল্প শক্তি এবং হোম শক্তি সঞ্চয় সিস্টেম এবং বৈদ্যুতিক গাড়ী এবং স্কুটার এবং মোটরসাইকেল

প্রোডাক্ট মডেল

EK-BM3r4S50A

EK-BM5S50A

উপযুক্ত bধমনী স্রোত
৩এস/৪এস
৫ এস
পণ্যের আকার ((মিমি) L77.5xW26xT7.3 L77.5xW26xT7.3
বক্স সহ ওজন 0.২ কেজি 0.০২৫ কেজি
নির্দিষ্ট ফাংশন এনটিসি (বিকল্প)
উপযুক্ত ব্যাটারি প্রকার লিথিয়াম ((NCM)
নামমাত্র স্রাব বর্তমান টাইপ 40A / সর্বোচ্চ 50A
নামমাত্র কাজের ভোল্টেজ B+B- সর্বোচ্চ ৩০ ভি
পিক স্টার্ট কারেন্ট টাইপ ৬০এ
P+P- ইনপুট প্রতিরোধ ভোল্টেজ
সর্বোচ্চ ৪০ ভোল্ট
চার্জিং ওভারকরেন্ট সুরক্ষা মান
সীমাবদ্ধ নয়
চার্জ সনাক্তকরণ ভোল্টেজ ন্যূনতম ৪.২ ভোল্ট / টাইপ ৪.২২৫ ভোল্ট / সর্বোচ্চ ৪.২৫ ভোল্ট
চার্জ সনাক্তকরণের বিলম্ব সময়
মিনিট ০.৫ সেকেন্ড / টাইপ ১ সেকেন্ড / সর্বোচ্চ ১.৩ সেকেন্ড
ওভারচার্জ রিলিজ ভোল্টেজ
ন্যূনতম ৪.০ ভোল্ট / টাইপ ৪.০০৫ ভোল্ট / সর্বোচ্চ ৪.০৫ ভোল্ট

 স্রাব সনাক্তকরণ ভোল্টেজ

ন্যূনতম ২.৬৫ ভোল্ট / টাইপ ২.৭ ভোল্ট / সর্বোচ্চ ২.৭৫ ভোল্ট
স্রাব সনাক্তকরণের বিলম্ব সময় ন্যূনতম 20ms / টাইপ 100ms / সর্বোচ্চ 150ms
ডিসচার্জ রিলিজ ভোল্টেজ ন্যূনতম ২.৮৫ ভোল্ট / টাইপ ২.৯৫ ভোল্ট / সর্বোচ্চ ৩.০৫ ভোল্ট
উত্তোলন সুরক্ষার শর্তাবলী
বহিরাগত লোড সংযোগ বিচ্ছিন্ন বা চার্জ স্ব-পুনরুদ্ধার
অতিরিক্ত বর্তমান সনাক্তকরণ ভোল্টেজ টাইপ ০.১ ভোল্ট
বর্তমানের উপর সুরক্ষা বর্তমান ন্যূনতম 75A / টাইপ 80A / সর্বোচ্চ 85A
ওভারকরেন্ট সুরক্ষা সময় ন্যূনতম 0.7S / টাইপ 1S / সর্বোচ্চ 1.3S
উত্তোলন সুরক্ষার শর্তাবলী বহিরাগত লোড সংযোগ বিচ্ছিন্ন বা চার্জ স্ব-পুনরুদ্ধার
শর্ট সার্কিট সুরক্ষা বর্তমান টাইপ ৮০এ
সনাক্তকরণের বিলম্ব সময় ন্যূনতম 150μS / টাইপ 250μS / সর্বোচ্চ 400μS
উত্তোলন সুরক্ষার শর্তাবলী বহিরাগত লোড সংযোগ বিচ্ছিন্ন বা চার্জ স্ব-পুনরুদ্ধার
প্রধান সার্কিটের অন-স্টেট প্রতিরোধ 9mΩ / সর্বোচ্চ 10mΩ
স্বাভাবিক কাজের বর্তমান খরচ টাইপ 10μA / সর্বোচ্চ 15μA
ঘুমের সময় বর্তমান খরচ সর্বোচ্চ ২.৫ মাইক্রো এ
অপারেটিং তাপমাত্রা
-40°C ~ +85°C



আকার $ প্যাকিং তালিকা



FR-4 লিথিয়াম-আয়ন ব্যাটারি সুরক্ষা বোর্ড টার্নারি লিথিয়াম ব্যাটারি BMS 5S ইলেকট্রনিক গাড়ির জন্য 7



তারের চিত্র



FR-4 লিথিয়াম-আয়ন ব্যাটারি সুরক্ষা বোর্ড টার্নারি লিথিয়াম ব্যাটারি BMS 5S ইলেকট্রনিক গাড়ির জন্য 8

ওয়্যারিং সতর্কতাঃ
1সুরক্ষা বোর্ড ইনস্টল করার জন্য কিছু প্রযুক্তিগত ইলেকট্রনিক জ্ঞান প্রয়োজন।
2. যখন তারের, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, এবং তারপর সুরক্ষা প্লেট সন্নিবেশ করান।
3. ব্যাটারি টার্মিনাল B- এবং সুরক্ষা বোর্ড টার্মিনাল B- এর মধ্যে সংযোগটি সংক্ষিপ্ত এবং পুরু হওয়া উচিত,অন্যথায় এটি সুরক্ষা বোর্ডকে অগ্রিম চার্জ এবং নিষ্কাশন এবং ত্রুটিপূর্ণ কাজ করবে.

4. আপনি P + / P তারের যখন ঘন তারের ব্যবহার করতে হবে. তারের যে খুব পাতলা এবং খুব দীর্ঘ বোর্ড পোড়া হবে!



প্রায়শই জিজ্ঞাসিত প্রশ্ন



প্রশ্ন ১। কেন আমরা আপনাকে বেছে নিয়েছি?

* আমরা আপনাকে 10 বছরেরও বেশি শক্তিশালী প্রযুক্তিগত সহায়তার সাথে দক্ষ বিক্রয়োত্তর পরিষেবা সরবরাহ করতে পারি।

* পণ্য FCC, সিই, ROHS এবং অন্যান্য আন্তর্জাতিক মানের সার্টিফিকেশন পাস করেছে।

* আমরা আপনাকে কারখানার মূল্য প্রদান করতে পারি, আমাদের কারখানা এবং উত্পাদন প্রক্রিয়া পরিদর্শন করতে আপনাকে স্বাগতম।



Q2. আপনার পণ্য পরিসীমা (টাইপ) কি?

*আমরা প্রধানত পাওয়ার ব্যাটারি, এনার্জি স্টোরেজ ব্যাটারি এবং ভোক্তা ব্যাটারির ক্ষেত্রে ব্যাটারি ম্যানেজমেন্ট সিস্টেম তৈরি করি।

* প্রধানত LFP, Li-ino এবং LTO ব্যাটারির জন্য ব্যবহৃত হয়।



প্রশ্ন ৩ঃ আমার ব্যাটারি কোন ধরণের এবং কোন ধরণের?

*অনুগ্রহ করে ব্যাটারির শরীর দেখুন, যদি আপনার ব্যাটারির স্বাভাবিক ভোল্টেজ 3.2V দেখায়, ব্যাটারিটি LiFePo4 হয়।

* যদি আপনার ব্যাটারির স্বাভাবিক ভোল্টেজ 3.6V বা 3.7V দেখায়, তবে ব্যাটারিটি লিথিয়াম-আয়ন বা এলটিও ব্যাটারি।



প্রশ্ন ৪। আপনার কি ন্যূনতম অর্ডারের প্রয়োজনীয়তা আছে?

এটা কাস্টমাইজ করা যাবে? নমুনা এবং ব্যাচ জন্য সীসা সময় কি?

* আমাদের ন্যূনতম অর্ডার পরিমাণ 1 টুকরা, ODM কাস্টমাইজেশন উপলব্ধ।

* বিদ্যমান নমুনার জন্য ১-৩ দিন, কাস্টমাইজড নমুনার জন্য ৩-১০ দিন।



প্রশ্ন ৫ঃ আমি যদি এটি ব্যবহার করতে না পারি?

* নিয়মিত পণ্যগুলিতে নির্দেশমূলক ভিডিও রয়েছে, আমরা ইঞ্জিনিয়ারদের কাছ থেকে অনলাইন ভিডিও কল গাইডেন্সও সমর্থন করতে পারি।



প্রশ্ন ৬। আপনার পেমেন্টের শর্তাবলী কি?

*আমরা ব্যাংক ট্রান্সফার এবং নগদ অর্থ গ্রহণ করি, সব আলোচনাযোগ্য। অর্থ প্রদানের পদ্ধতিঃ ভিসা, মাস্টারকার্ড, টি / টি, পেপাল, অ্যাপল_পেই, গুগল_পেই, জিসি_রিয়াল_টাইম_ব্যাংক_ট্রান্সফার, আরএমবি



প্রশ্ন ৭। আপনি কিভাবে গুণগত মান নিশ্চিত করেন?

* আমাদের সমস্ত পণ্য পেশাদার পরীক্ষাগার 100% পরীক্ষার সাপেক্ষে, পাশাপাশি পুনরাবৃত্তি বয়স পরীক্ষা।

* এফসিসি, সিই, আরওএইচএস এবং অন্যান্য আন্তর্জাতিক মানের শংসাপত্র প্রাপ্ত।

* বিক্রয়োত্তর ৩ বছরের ওয়ারেন্টি পরিষেবা প্রদান করুন। ৩ বছরের মধ্যে প্রতিস্থাপনের জন্য বিনামূল্যে খুচরা ইউনিট।



প্রশ্ন ৮। কিভাবে আমাদের ব্যাটারির জন্য উপযুক্ত বিএমএস বেছে নেবেন?

*আপনার ব্যাটারির সাথে মিলে যাওয়া ভোল্টেজ এবং বর্তমানের উপর নির্ভর করে, আপনি আমাদের গ্রাহক পরিষেবাতে পরামর্শ করতে পারেন এবং আমরা আপনাকে সবচেয়ে উপযুক্ত ব্যাটারি ম্যানেজমেন্ট সিস্টেম দিয়ে সজ্জিত করব।



প্রশ্ন ৯। আমি কিভাবে আপনার সাথে যোগাযোগ করতে পারি?

*আমাদের 7x24 ঘন্টা অনলাইন পরিষেবা আছে, দয়া করে আমাদের অনলাইন একটি বার্তা ছেড়ে দিন।

*আপনি ইমেইল, হোয়াটসঅ্যাপ, ওয়েচ্যাট ইত্যাদির মাধ্যমেও আমাদের সাথে যোগাযোগ করতে পারেন। আমরা আপনার সাথে কাজ করতে পেরে খুব আনন্দিত।



আমরা উত্স প্রস্তুতকারক, আমাদের নিজস্ব ব্র্যান্ড আছে "EnerKey",আমরা আপনার প্রয়োজনীয়তা হিসাবে পণ্য কাস্টমাইজ করতে পারেন ((ভোল্টেজ, তারের, ইত্যাদি) ।
আমরা আপনাকে বাজারে প্রতিযোগিতামূলক মূল্য প্রদান করতে পারেন যদি আপনি বাল্ক অর্ডার আছে, দয়া করেআমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না.
মোবাইল ও হোয়াটসঅ্যাপ ও ওয়েচ্যাটঃ+৮৬ ১৫৩৮৭৪৬৯২৪০;ইমেইল: kiwi@enerkey.cn
