TECH-SPEC X12 প্রযুক্তিগত পরামিতি বিশেষ সংস্করণ

সামরিক-গ্রেড BMS ভারসাম্য সিস্টেম. DO-160G বিমানের মান সমর্থন করে

কোর হার্ডওয়্যার আর্কিটেকচার
সুনির্দিষ্ট নিয়ন্ত্রণ ইউনিট
প্রধান নিয়ন্ত্রণ চিপঃ টিআই BQ76952 + STM32G474 (দ্বৈত-কোর অতিরিক্ত নকশা)
এডিসি স্যাম্পলিং নির্ভুলতাঃ ১৬ বিট (০.০৫% পূর্ণ-স্কেল ত্রুটি)
ব্যালেন্স টোপোলজিঃ ক্যাপাসিটিভ এনার্জি স্টোরেজ অ্যাক্টিভ ব্যালেন্স (কার্যকারিতা> 94%)

চরম পারফরম্যান্স প্যারামিটার

সূচক স্থানীয় পরামিতি জাতীয় মান GB/T 34131 প্রতিযোগিতামূলক পণ্য গড়
ব্যালেন্স বর্তমান ধ্রুবক/পিক 6A/10A (120s) ≥3A 3.5A/6A
ভোল্টেজ সনাক্তকরণের ত্রুটি পরিসীমা ±2mV@25°C ±15mV ±8mV
তাপমাত্রা সনাক্তকরণের নির্ভুলতা ±0.5°C (-40~125°C) ±2°C ±1.5°C
ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য IEC 61000-4-5 4kV প্রবাহ 2kV প্রবাহ 3kV প্রবাহ

‌সামরিক স্তরের যাচাইকরণ মান
চরম পরিবেশে পরীক্ষা
কম্পন পরীক্ষাঃ MIL-STD-810H পদ্ধতি 514.8 (15-2000Hz/20G)
ভিজা তাপ চক্রঃ 85°C/85%RH 1000 ঘন্টা (ক্ষমতা ক্ষয় <3%)
লবণ স্প্রে ক্ষয়ঃ ASTM B117 1000 ঘন্টা (সুরক্ষা স্তর IP69K রয়ে গেছে)

শিল্পের কাস্টমাইজড সমাধান
▸ এনার্জি স্টোরেজ পাওয়ার স্টেশনঃ 256 ক্যাসকেড সমর্থন করে (<1ms ঘড়ি সিঙ্ক্রোনাইজেশন)
▸ বিশেষ যানবাহনঃ আইএসও ১৬৭৫০-৩ ১২ ভি/২৪ ভি দ্বৈত সিস্টেমের সাথে মিলিত
▸ এয়ারস্পেসঃ RTCA DO-160G সেকশন ২২ বিদ্যুৎ সুরক্ষা পাস করেছে



প্রযুক্তিগত পরামিতি

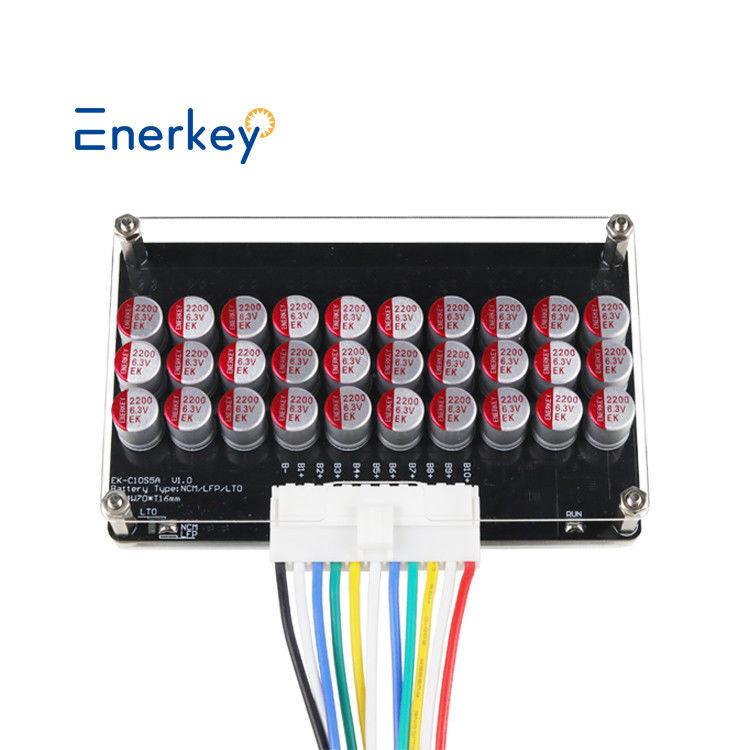

EnerKey BMS অ্যাক্টিভ ব্যালেন্সার 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 ব্যালেন্সার এক্রাইলিক প্লেটের সাথে ক্যাপাসিটর ব্যালেন্সার
প্রোডাক্ট মডেল	EK-C10S5A	EK-C12S5A	EK-C14S5A
প্রোডাক্ট স্ট্রিং	১০ এস	১২ এস	১৪ এস
উপযুক্ত স্ট্রিং	৮-১০ এস	৯-১২ এস	৯-১৪এস
পণ্যআকার ((মিমি)	L114.5*W70.5*T27.5	L137.5*W70.5*T27.5	L125.5*W80.5*T27.5
বক্স সহ ওজন	0.২৪ কেজি	0.২৫ কেজি	0.২৮ কেজি
ব্যাটারির ধরন	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
উপযুক্ত ক্ষমতা	৩০-৩০০ ঘন্টা
ভোল্টেজ সমীকরণের নির্ভুলতা	5mV (সাধারণ মান)
ভারসাম্যপূর্ণ ক্যাসকেডিং	ব্যাটারি প্যাকের জন্য ভারসাম্যপূর্ণ ক্যাসকেডিং সমর্থন করুন, উদাহরণস্বরূপ এটি 11S, 24S, 36S, 48S... ইত্যাদির জন্য ক্যাসকেড করতে পারে
একক সেল ভোল্টেজ সংগ্রহের পরিসীমা	NCM/LFP সংস্করণঃ 2.7V-4.2V
	এলটিও সংস্করণঃ 1.8-4.2V
নিম্ন ভোল্টেজ ঘুমের ভোল্টেজ রক্ষা করে	NCM/LFP সংস্করণ <2.7V
	LTO সংস্করণ <1.8V
ভোল্টেজ সুরক্ষা অধীনে ভারসাম্য ভোল্টেজ শুরু করুন	এনসিএম/এলএফপি সংস্করণঃ ২.৮৩৫ ভোল্ট
	LTO সংস্করণঃ 1.89V
ভারসাম্য পদ্ধতি	পেটেন্টযুক্ত (পেটেন্ট নংঃ ZL 2019 1 1259513.3) ভারসাম্যপূর্ণ আর্কিটেকচার ফিট ক্যাপাসিটর পদ্ধতি, পুরো ব্যাটারি প্যাক একই সময়ে ভারসাম্যপূর্ণ। স্বয়ংক্রিয় ভারসাম্য বজায় রাখার জন্য ব্যাটারি প্যাকের সাথে সংযুক্ত করুন (ডিফল্ট) । আপনি ম্যানুয়ালি ভারসাম্য বজায় রাখতে বা বন্ধ করতে একটি সুইচ যুক্ত করতে পারেন।
ভারসাম্য প্রবাহ	0.1V ডিফারেনশিয়াল চাপ 1A ভারসাম্যপূর্ণ বর্তমান,
	ডিফারেনশিয়াল চাপ ভারসাম্য প্রবাহের সমানুপাতিক,
	সর্বাধিক অনুমোদিত অপারেটিং বর্তমান 5.5A
বাহ্যিক বিদ্যুৎ সরবরাহ	বাইরের পাওয়ার সাপ্লাই দরকার নেই,
	ব্যাটারির অভ্যন্তরীণ শক্তি স্থানান্তরের উপর নির্ভর করে এসডিজেসেন্ট ইকুয়ালাইজেশন অর্জন করা।
স্থির অপারেটিং বর্তমান	7mA, মোট স্ট্রিং শক্তি গ্রহণ করে
স্লিপ স্ট্যান্ডবাই বর্তমান	0.1mA ((সাধারণ মান)
অপারেটিং তাপমাত্রা	-২০°সি ~ +৬০°সি

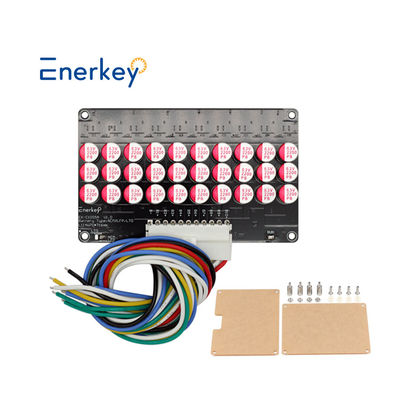

প্যাকিং তালিকা

 তারের সংযোগ

একটি একক EK-C10S5A 8 এবং 9 এবং 10 স্ট্রিং ব্যাটারি প্যাক ব্যবহার সমর্থন করে। তারের পদ্ধতি নিম্নরূপঃ

EK-C10S5A ক্যাসকেডিং ব্যাটারি প্যাক সমর্থন করে। ফক্স উদাহরণ, 2pcs 10s ক্যাসকেড 19s, নীচের অঙ্কন দেখুনঃ

দ্রষ্টব্যঃউপরের চিত্রের মত,এনার্জি এক্সচেঞ্জের একাধিক সাধারণ শেষ থাকতে পারে,যাতে ভারসাম্য কার্যকারিতা বেশি হবে;দুইটি মডিউলের সংমিশ্রণে শক্তি বিনিময়ের শুধুমাত্র একটি সাধারণ শেষ ব্যবহার করাও সম্ভব.অন্যান্য বিনামূল্যে পা স্থগিত করা হয়, এবং এটি সেরা হয়প্রতিটি বোর্ডে সমানভাবে স্ট্রিং সংখ্যা বন্টন..
